Cáblaí Feithiclí Leictreacha Déantóirí

Mar a Difríonn Caighdeáin Chábla Muirir EV thar Mhargaí Domhanda

Cáblaí luchtaithe feithiclí leictreacha níl siad idirmhalartaithe go huilíoch — leanann siad caighdeáin réigiúnacha ar leith arna múnlú ag comhlachtaí rialála, ag bonneagar eangaí agus ag comhghuaillíochtaí uathdhéantóirí. I Meiriceá Thuaidh, is é an Comhchóras Muirir (CCS1) agus an cónascaire NACS de thionscnamh Tesla is mó atá i gceannas, agus rinne an Eoraip caighdeánú timpeall CCS2 (IEC 62196-2 Cineál 2) le haghaidh muirearú tapa AC agus DC. Leanann an tSeapáin de bheith ag brath ar CHAdeMO do DC, cé go bhfuil a sciar den mhargadh ag crapadh ar fud an domhain. Sainordaíonn an tSín a caighdeán GB/T féin maidir le muirearú AC agus DC, a bhaineann le gach feithicil a dhíoltar sa bhaile, lena n-áirítear samhlacha allmhairithe. Tá sé riachtanach a thuiscint cén caighdeán cónascaire a bhaineann le do spriocmhargadh sula roghnaíonn tú cábla luchtaithe feithicle leictreach le himscaradh i stáisiúin luchtaithe, oibríochtaí cabhlaigh, nó slabhraí soláthair OEM.

Ábhar Seoltóra agus Trasghearradh: Rudaí a Théann i bhFeidhm i bhFeidhmíocht Muirir

Feidhmíocht leictreach a Cábla luchtaithe EV ag brath go mór ar ábhar seoltóra agus ar achar trasghearrtha. Is é copar an t-ábhar seoltóra is fearr fós mar gheall ar a seoltacht níos fearr (thart ar 58 MS/m), ach tá níos mó airde á tabhairt ar sheoltóirí alúmanaim le haghaidh trealamh luchtaithe ardchumhachta, áit a bhfuil meáchan agus costas mar thosaíochtaí. Maidir le cáblaí luchtaithe Mód AC 2 agus Mód 3, is gnách go mbíonn trasghearrtha seoltóra idir 1.5 mm² agus 6 mm², agus teastaíonn cáblaí mearmhuirearaithe DC - go háirithe iad siúd a láimhseálann 150 kW go 350 kW - trasghearrthacha i bhfad níos mó, go minic idir 35 mm² agus 95 mm², in éineacht le córais oibriúcháin leachtaigh nó fuaraithe aeir gníomhacha. Ag Zhejiang Huapu Cable Co., Ltd., clúdaíonn ár gcumas déantúsaíochta seoltóirí raon leathan trasghearrtha le lamháltais daingean, rud a chinntíonn friotaíocht íosta agus giniúint teasa faoi ualaí ard-srutha marthanach.

Ábhair Insliú agus Draighin: An Cábla a Mheaitseáil leis an Timpeallacht

Tá marthanacht cáblaí luchtaithe feithiclí leictreacha i gcoinníollacha an domhain fíor den chuid is mó ag roghnú ábhar inslithe agus sheath seachtrach. Éilíonn timpeallachtaí imscartha éagsúla airíonna ábhair éagsúla:

• Poileitiléin tras-nasctha (XLPE): Cuireann sé friotaíocht teirmeach den scoth (suas le 90 ° C leanúnach, gearrchiorcad 250 ° C), insliú leictreachais níos fearr, agus friotaíocht ar scoilteadh strus comhshaoil - atá oiriúnach do bhonneagar luchtaithe seasta laistigh agus lasmuigh.
• Leaistiméire teirmeaplaisteach (TPE) / rubar teirmeaplaisteach (TPR): Úsáidtear go coitianta le haghaidh cáblaí iniompartha Mód 2 EVSE mar gheall ar ard-solúbthacht, friotaíocht maith UV, agus an cumas fanacht solúbtha ag teochtaí ísle (síos go -40 ° C), rud atá ríthábhachtach le húsáid in aeráidí fuar.
• PVC (clóiríd polaivinile): Éifeachtach ó thaobh costais agus a úsáidtear go forleathan le haghaidh iarratais laistigh; áfach, níl PVC caighdeánach oiriúnach le haghaidh nochtadh lasmuigh mhór gan breiseáin cobhsaithe UV.
• Comhdhúile saor ó halaigine ísealdeatach (LSZH): Riachtanach le haghaidh struchtúir pháirceála faoi thalamh, tolláin, agus limistéir luchtaithe poiblí faoi iamh ina mbeadh deatach tocsaineach ó dhóiteán cábla ina ghuais thromchúiseach. Táirgeann muid cáblaí luchtaithe LSZH-scagtha EV a ndearnadh innealtóireacht shainiúil orthu le haghaidh comhlíonadh sábháilteachta spáis teoranta.

Tuiscint a fháil ar Rátálacha IP maidir le Comhthionóil agus Nascóirí Cábla a Muirearú

Cinneann rátálacha cosanta isteach (IP) arna sainiú ag IEC 60529 go díreach cén áit ar féidir cóimeáil cábla luchtaithe EV a imscaradh go sábháilte. Éilíonn stáisiúin muirir phoiblí lasmuigh nascóirí agus pointí iontrála cábla rátáilte IP44 ar a laghad (cosanta i gcoinne rudaí soladacha os cionn 1mm agus splancscáileán uisce ó aon treo), agus is fearr IP55 nó IP67 le haghaidh suiteálacha nochta i réigiúin le báisteach throm nó glanadh go minic le huisce faoi bhrú. Is minic nach sanntar rátáil IP foirmiúil don chomhlacht cábla féin, áfach, — ina ionad sin, tá a fhriotaíocht in aghaidh uisce agus deannaigh á rialú ag sonraíocht an ábhair truaill. Agus cáblaí luchtaithe feithiclí leictreacha á meas lena n-úsáid lasmuigh nó leath-amuigh, ba cheart d'fhoirne soláthair rátáil IP na tithíochta cónascaire a fhíorú ar leithligh ó shonraí feidhmíochta sheath an chábla, toisc go ndéantar iad seo a thástáil agus a dheimhniú go neamhspleách.

Bainistíocht Teirmeach i gCáblaí Muirearú Mear Ardchumhachta DC

De réir mar a théann leibhéil chumhachta luchtaithe tapa DC thar 150 kW — agus go sroicheann siad 350 kW go rialta anois ag stáisiúin HPC (Muirearú Ardchumhachta) - ní leor diomailt teasa éighníomhach trí sheath an chábla a thuilleadh. Tá cáblaí luchtaithe leacht-fhuaraithe anois mar an réiteach caighdeánach maidir le muirearú ultra-tapa. Ionchorpraíonn na cáblaí seo cainéil chuisnithe inmheánacha a ritheann taobh leis na seoltóirí cumhachta, a scaiptear sreabhán fuaraithe tréleictreach (meascán uisce glycol nó ola thréleictreach go hiondúil) chun teas a iompar ón seoltóir agus ón gcónascaire. Ligeann sé seo don chábla trastomhas seachtrach i bhfad níos lú agus solúbthacht níos mó a choinneáil i gcomparáid le cábla atá fuaraithe go héighníomhach agus a bhfuil aimpleasacht choibhéiseach aige. Cuirtear castacht an chórais leis an gcomhbhabhtáil: ní mór caidéal, taiscumar, malartóir teasa, agus córas monatóireachta sceite a chomhtháthú le crua-earraí an stáisiúin luchtaithe. Maidir le hoibreoirí a roghnaíonn cáblaí luchtaithe EV le haghaidh imscaradh HPC, is príomhcheisteanna oibríochta fadtéarmacha iad eatramh cothabhála an chórais fuaraithe agus comhoiriúnacht an chuisnithe le hábhair chábla.

Marthanacht Mheicniúil: Ga Bend, Torsion, agus Rátálacha Rothaíochta Breiseán

Mairfidh cáblaí luchtaithe feithiclí leictreacha strus meicniúil arís agus arís eile nach gcuirtear cáblaí cumhachta statacha faoi réir: coiling agus díscoráil laethúil, ag tarraingt trasna na gcosán, ag lúbadh ag pointe iontrála an chónascaire, agus strus torsional mar a rothlaíonn úsáideoirí an cónascaire le linn é a chur isteach. Tugann caighdeáin tionscail aghaidh ar na héilimh seo trí phrótacail tástála ar leith. Sonraíonn an tsraith IEC 62893, a rialaíonn cáblaí luchtaithe do EVanna, riachtanais íosta ga lúbtha (go hiondúil 7.5 × trastomhas seachtrach le haghaidh suiteálacha solúbtha seasta agus 5 × le haghaidh úsáide iniompartha), chomh maith le tástálacha seasmhachta torsion ag ionsamhladh timthriallta casta ±180 °. Tá tionóil nascóirí rátáilte go 10,000 timthriall cúplála caighdeánach do stáisiúin luchtaithe poiblí. Agus cáblaí luchtaithe feithiclí leictreacha á sonrú le haghaidh feidhmeanna ardúsáide — amhail moil luchtaithe cabhlaigh tacsaí nó stadanna sosa mhórbhealaigh — cuirtear bonn oibiachtúil ar fáil le tuarascálacha tástála i gcoinne IEC 62893-4 nó caighdeáin choibhéiseacha a iarraidh chun comparáid a dhéanamh idir réanna meicniúla cábla.

Comparáid a dhéanamh ar Mhodhanna Muirir EV: Riachtanais Cábla ag Gach Leibhéal

Sainmhíníonn caighdeán IEC 61851-1 ceithre mhodh luchtaithe, agus tá impleachtaí ar leith ag gach ceann acu maidir le dearadh agus sonraíocht cábla. Tugann an tábla thíos achoimre ar na príomhpharaiméadair:

Seoltóirí Comhartha agus Cumarsáide Laistigh de Cháblaí Muirir EV

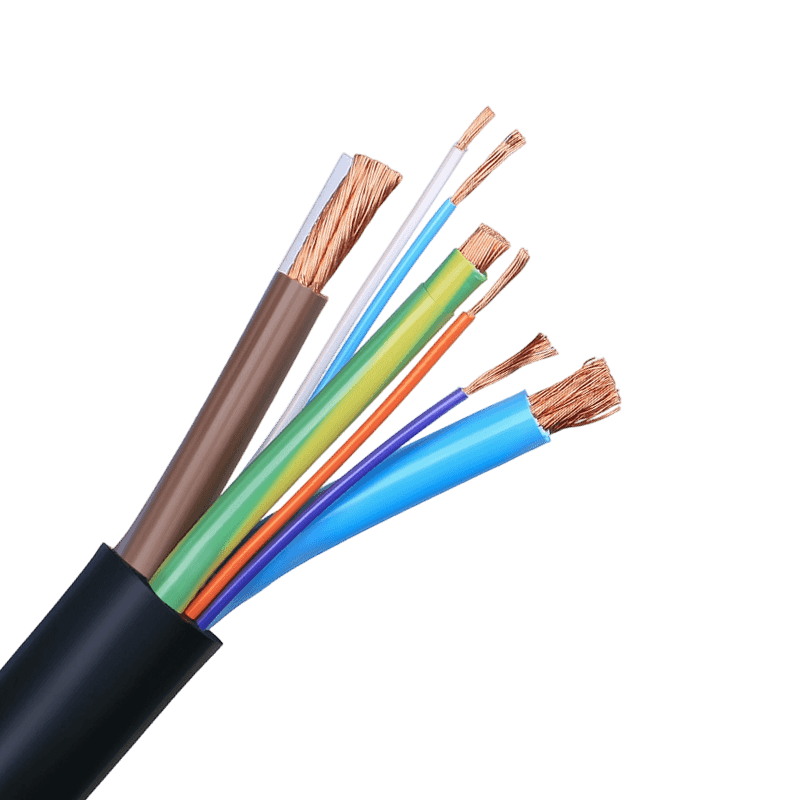

Ní cáblaí cumhachta amháin iad cáblaí luchtaithe feithiclí leictreacha nua-aimseartha - iompraíonn siad seoltóirí iomadúla comharthaí agus cumarsáide taobh leis na príomhchroí cumhachta. I gcábla AC CCS2 nó Cineál 2, de ghnáth gheobhaidh tú sreang píolótach rialaithe (CP) agus sreang píolótach cóngarachta (PP) i dteannta leis na seoltóirí céime, cré neodrach agus cosanta. Iompraíonn an sreang CP comhartha PWM 1 kHz a chuireann an t-uassruth atá ar fáil ón EVSE chuig charger ar bord na feithicle in iúl. I gcáblaí muirearaithe tapa DC, méadaíonn an chastacht cumarsáide tuilleadh: úsáideann an Córas Muirearú Comhcheangailte cumarsáid líne cumhachta (PLC) thar an líne CP bunaithe ar phrótacal ISO 15118, ag cur ar chumas gnéithe cosúil le fíordheimhniú Plug & Charge, sceidealú muirir cliste, agus sreabhadh cumhachta déthreo (V2G). Ní mór na seoltóirí comhartha seo a chosaint go cúramach laistigh den tógáil cábla chun cur isteach ón torann lasctha ard-minicíochta a ghineann an leictreonaic cumhachta sa charger a chosc. Ag Zhejiang Huapu Cable Co., Ltd., cuireann ár saineolas ar cháblaí ríomhaireachta agus cáblaí cumarsáide in iúl go díreach dúinn conas a théimid i ngleic le hailtireacht sciath i ndearaí cáblaí luchtaithe ilsheoltóra EV.

Friotaíocht Cheimiceach agus Ola: Ríthábhachtach do Thimpeallachtaí Muirir Chabhlaigh agus Tionscail

Oibreoirí loingis atá á muirearú ar EVanna tráchtála — busanna leictreacha, veaineanna seachadta, nó feithiclí tionsclaíocha — is minic a imlonnaíonn siad cáblaí luchtaithe i dtimpeallachtaí ina mbíonn teagmháil le sreabháin hiodrálacha, le hiarmhair díosail, le gníomhairí glantacháin nó le hola bhealaithe mar ghnáthamh. D'fhéadfadh truaill chaighdeánacha TPE nó PVC at, crack, nó solúbthacht a chailleadh nuair a nochtar do shubstaintí hidreacarbóin le himeacht ama. I gcás na bhfeidhmchlár seo, tairgeann truaillí cábla cumaisc le poileitiléin chlóirínithe (CPE) nó polapróipréin (CR, ar a dtugtar neoprene de ghnáth) friotaíocht ceimiceach i bhfad níos fearr agus ag an am céanna an tsolúbthacht a theastaíonn le haghaidh láimhseáil laethúil a choinneáil. Nuair a bhíonn cáblaí luchtaithe feithiclí leictreacha á bhfoinsiú le haghaidh iostaí cabhlaigh nó ionaid lóistíochta, trí shonraí tástála a iarraidh in aghaidh IEC 60811-404 (friotaíocht in aghaidh ola mhianra) agus ag sonrú na gcoinníollacha nochta ceimiceacha a bhfuiltear ag súil leo sa chomhshaol, ceadaítear do mhonaróirí an cumaisc sheath a mheaitseáil leis an réaltacht imscaradh seachas a bheith ag brath ar shonraíocht chineálach.

Aicmithe Sábháilteachta ó Dhóiteán agus a dTionchar ar Roghnú Cábla don Bhonneagar Muirir

De réir mar a leathnaíonn an bonneagar luchtaithe EV isteach i gcarrchlóis ilscéalta, ionaid siopadóireachta, foirgnimh chónaithe, agus moil idirthurais, déantar aicmithe sábháilteachta dóiteáin do cháblaí mar riachtanas comhlíonta seachas uasghrádú roghnach. Leis an gcreat Eorpach CPR (Rialachán um Tháirgí Foirgníochta) EN 50575 aicmítear cáblaí ó Aca (an fheidhmíocht dóiteáin is airde) síos go dtí Fca, le haicmí idirmheánacha lena n-áirítear Cca, Dca, agus Eca — éilíonn gach ceann acu leathadh lasair ar leith, scaoileadh teasa, táirgeadh deataigh, agus tréithe braoiníní lasracha. I gcás cáblaí luchtaithe EV atá suiteáilte mar chuid de bhonneagar foirgnimh sheasta — amhail cáblaí teaghrán in aonaid EVSE atá suite ar bhallaí nó córais bhainistíochta cábla i ngaráistí faoi thalamh — ní mór an aicme CPR is infheidhme a shainaithint bunaithe ar shuíomh na suiteála agus ar na cóid foirgníochta náisiúnta. D’fhéadfadh cáblaí a úsáidtear i stáisiúin luchtaithe Mód 4 DC a shuiteáiltear lasmuigh ar cholúin neamhspleácha a bheith lasmuigh de raon feidhme an CPR go hiomlán, agus d’éileodh an cábla céanna a sheoltar trí struchtúr foirgnimh go mbeadh comhlíonadh iomlán CPR ag teastáil. Déanaimid cineálacha cábla lasair-retardant agus tine-dhíonach le feidhmíocht CPR doiciméadaithe, ag tacú le doiciméadú comhlíonta ár gcustaiméirí ar fud mhargaí na hEorpa.
