Cén Fáth a Theipeann ar Cháblaí Cumhachta Caighdeánacha in Feidhmchláir VFD

Cáblaí Tiomántán Minicíochta Athraitheach (VFD). oibriú i dtimpeallacht leictreach naimhdeach nach bhfuil cáblaí cumhachta traidisiúnta deartha le maireachtáil. Nuair a thiontaíonn VFD cumhacht AC ar mhinicíocht sheasta ina aschur minicíochta inathraithe, déanann sé amhlaidh trí IGBTanna (Trasraitheoirí Dépholacha Geata Inslithe) a aistriú go tapa ag minicíochtaí iompróra a théann go hiondúil ó 2 kHz go 16 kHz. Gineann gach teagmhas lasctha bíoga voltais aghaidh ghéar a bhfuil amanna ardúcháin chomh gearr le 0.1 go 1 microsecond agus buaicvoltais ar féidir leo 2 go 3 huaire an voltas ainmniúil bus DC a bhaint amach de bharr neamhréireanna bacainní cábla agus feiniméin toinne frithchaite. I gcás cábla cumhachta inslithe caighdeánach XLPE nó PVC a bheidh faoi réir an strus athchleachtach ard-dV/dt seo, beidh gníomhaíocht scaoilte páirteach luathaithe laistigh den insliú, rud a fhágann go mbeidh miondealú tréleictreach roimh am - go minic laistigh de mhí seachas na blianta ionchasacha de shaol na seirbhíse. Cábla Cumhachta Tiomána Minicíocht Athraitheach le Voltas Rátáil 6kV agus Thíos déantar iad a innealtóireacht go sonrach le córais inslithe threisithe, socruithe siméadracha seoltóireachta talún, agus tógáil íseal-toille chun na struis leictreacha seo a sheasamh thar a saolré seirbhíse rátáilte iomlán.

Voltas Toinne Frithchaite agus Mar a Mhéadaíonn Fad Cábla an Fhadhb

Is é ceann de na rioscaí is lú a mheastar i suiteálacha VFD ná éifeacht na dtonnta frithchaite, a éiríonn níos déine de réir mar a théann an rith cábla idir an tiomáint agus an mótar níos faide. Nuair a thaistealaíonn cuisle mear-voltais síos an cábla agus a bhuaileann sé leis na teirminéil mhótair - a chuireann bac ard i gcoibhneas le bac borrtha an chábla - léiríonn cuid den chuisle siar i dtreo an tiomána. Is féidir le forshuíomh na dtonn teagmhais agus na dtonnta frithchaite buaicvoltais a tháirgeadh ag na teirminéil mhótair atá i bhfad níos airde ná an voltas aschuir tiomána. I gcás córas tiomána 460 V, ní bhíonn voltais chríochfoirt níos mó ná 1,200 V neamhchoitianta ar ritheann cábla fada. Braitheann fad criticiúil an chábla ag a n-éireoidh an éifeacht seo díobhálach ar aga aistrithe an tiomána agus treoluas iomadaithe an chábla. Mar threoirlíne ghinearálta, ba cheart go ndéileálfaí le ritheanna cábla atá níos mó ná 50–100 méadar le tiomántáin mhearmhalartaithe (amanna éirithe faoi bhun 0.5 µs) mar ardriosca gan aon mhaolú. I measc na réitigh tá imoibreoirí aschuir nó scagairí dV/dt a shuiteáil ag an tiomántán, cáblaí a bhfuil impedance borrtha níos airde acu a úsáid, nó cáblaí cumhachta Tiomántán Minicíocht Athróg a roghnú le seoltóirí talmhaithe socraithe go siméadrach chun neamhréir impedance an chábla leis an mótar a laghdú.

Socrú Seoltóra Suímh Siméadrach: Croílár Struchtúrtha Dearadh Cábla VFD

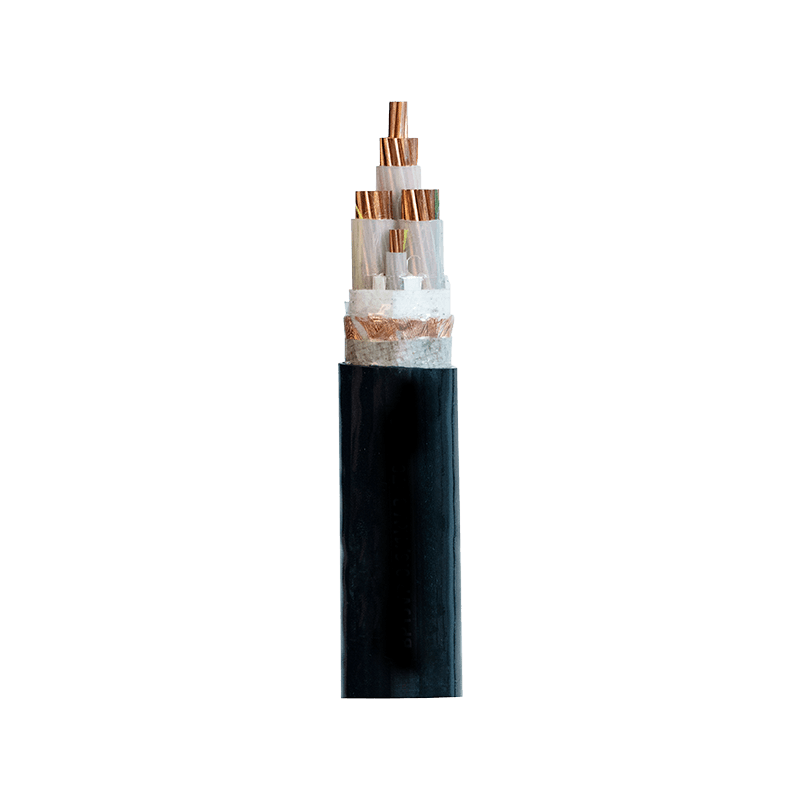

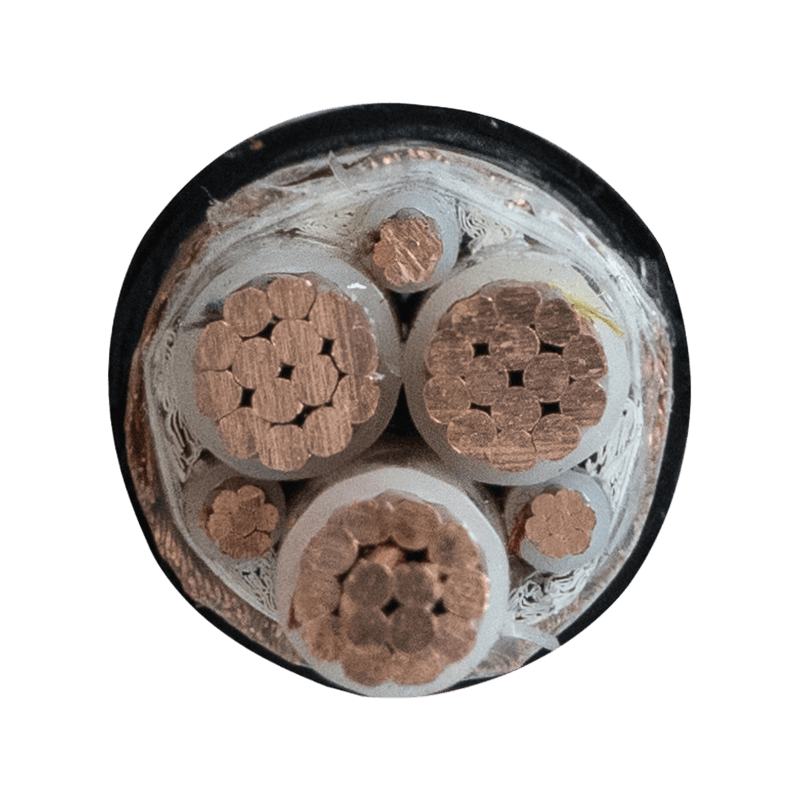

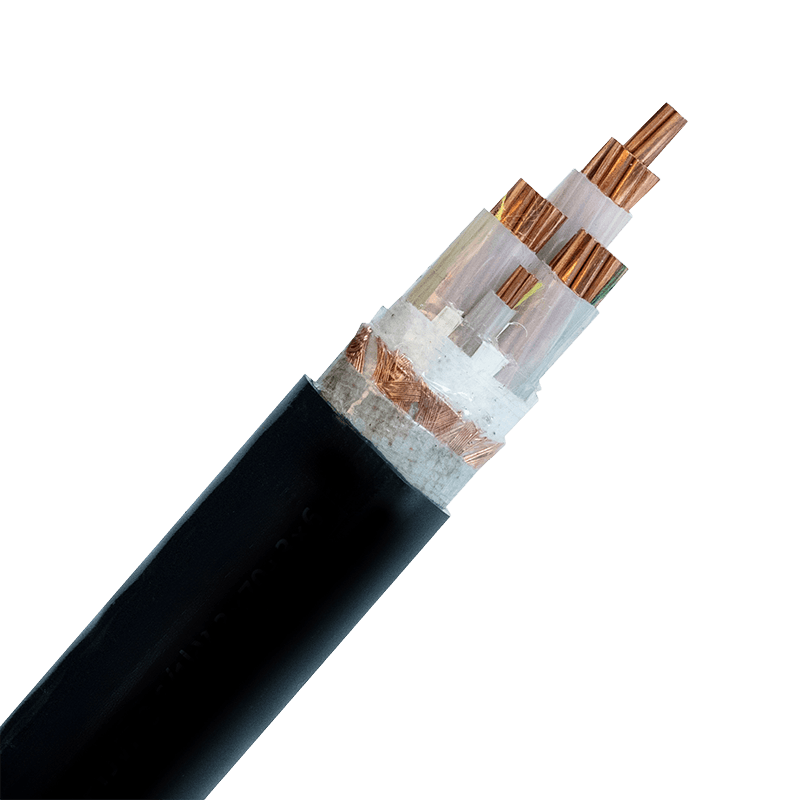

Is í an ghné struchtúrach shainithe de chábla sainthógtha le haghaidh Tiomántán Minicíochta Inathraithe (VFD) — seachas cábla tráidire athchóirithe nó friothálacha mótair caighdeánacha — ná socrú siméadrach a sheoltóirí talún. Seachas sreang aonair talún a fhritháireamh go dtí an taobh amháin, ionchorpraíonn fíorchábla VFD trí sheoltóir talún atá suite go siméadrach (nó sciath téip chopair lán-chlúdach móide trí sheoltóir talún) timpeall ar na seoltóirí trí phas. Tá dhá fheidhm ríthábhachtacha ag an gcéimseata seo. Ar an gcéad dul síos, cuireann sé cosán fillte íseal-impedance, ard-minicíochta ar fáil do shruthanna coitianta a ghintear trí ghníomh lasctha an VFD, agus iad á gclúdach laistigh den chábla seachas ligean dóibh sreabhadh tríd an bhfráma mótair, imthacaí agus struchtúir mheicniúla nasctha. Ar an dara dul síos, cinntíonn an siméadracht go bhfuil an cúpláil capacitive ó gach seoltóir céime go dtí an sciath iomlán comhionann, rud a laghdaíonn an glan-mód coitianta a instealladh isteach sa chóras talún. Ag Zhejiang Huapu Cable Co., Ltd., déantar ár bhfoirgníochtaí cábla VFD a fhorbairt leis an ailtireacht siméadrach seo mar cheanglas dearaidh neamh-shoshannta, arna bhailíochtú trínár saotharlann intí le trealamh tomhais impedance ard-minicíochta.

Rátálacha Voltas Inslithe agus Feidhmíocht Pháirt-Scoirte ag 6kV agus Thíos

Maidir le cáblaí cumhachta Tiomána Minicíocht Athróg le voltas rátáil 6kV agus thíos, ní mór an córas inslithe a mheas ní hamháin ag minicíocht cumhachta (50/60 Hz) ach faoi na coinníollacha cuisle a ghineann an VFD i ndáiríre. Tugann caighdeáin IEC 60034-17 agus IEC 60034-25 aghaidh ar insliú foirceannadh mótair a chothaítear inverter, agus a gcuid riachtanas easghluaiseachta go díreach isteach sa tsonraíocht inslithe cábla. Is é voltas tosaithe urscaoilte páirteach (PD) (PDIV) an príomh-mhéadrach: an voltas ag a dtosaíonn ianú féinchothabhála laistigh d’fholamh nó d’éilleáin san insliú. I gcás cáblaí VFD meánvoltais ag rang 6kV, is gnách go bhfuil an insliú tras-nasctha poileitiléin (XLPE) le tiús balla deartha chun strus oibriúcháin leictreach a choinneáil go maith faoi bhun na tairsí tosaithe PD fiú faoi choinníollacha cuisle. Áirítear le cineál-tástáil in aghaidh an IEC 60502-2 do cháblaí 6kV an voltas AC a sheasamh ag 3.5 × U0 ar feadh 5 nóiméad agus tomhas urscaoilte páirteach ag 1.73 × U0, ach déanann monaróirí freagracha freisin tástálacha voltais ríogachta a insamhail na bíoga ag ardú go tapa ó athrú VFD - tástáil nach n-éilíonn an bonnchaighdeán i gcónaí ach chun iontaofacht an domhain tiomána a dhearbhú.

Comhoiriúnacht Choke Mód Coitianta agus a Impleachtaí maidir le Cumas Cábla

Ionchorpraíonn go leor suiteálacha VFD chokes mód coitianta (ar a dtugtar freisin imoibreoirí comh-mhodh) ag an aschur tiomána chun torann ard-minicíochta mód coitianta a mhaolú sula dtéann sé isteach sa mhótarchábla. Tá éifeachtúlacht choke mód comónta cúpláilte go díreach le toilleas céim-go-talamh an chábla: seachnóidh cábla le toilleas ard-dáilte go páirteach an choke ag minicíochtaí arda, rud a laghdóidh a fheidhmíocht maolaithe. Cruthaíonn sé seo teannas dearaidh - tá an sciath cábla riachtanach chun comhlíonadh EMC agus maolaithe reatha a iompar, ach méadaíonn sciath téip chopair trom an toilleas céim go scáileán, rud a dhíghrádaíonn feidhmíocht choke. Is gnách go n-úsáideann cáblaí Tiomáinte Minicíochta Athraitheacha atá deartha le haghaidh comhoiriúnachta le scagadh comhmhodha sciath braidáilte nó trí sheoltóir scoite siméadrachta talún seachas téip chumhdaigh iomlán, ag baint amach éifeachtacht sciath leordhóthanach agus ag coimeád toilleas dáilte go talamh sa raon 100–300 pF/m. Agus cábla VFD á shonrú le haghaidh suiteála a chuimsíonn crua-earraí scagtha comhmhodha, ba cheart sonraí toilleas foilsithe an mhonaróra cábla in aghaidh an fhad aonaid a chrostagairt le teorainneacha toilleas cábla molta an mhonaróra choke chun a áirithiú go bhfeidhmíonn an córas mar atá deartha.

Meicníochtaí Reatha a Iompar agus Ról Cleachtais Bunús Sciath Cábla

Is fadhb dhea-dhoiciméadach í teip iompair roimh am mótair i gcórais VFD-tiomáinte, agus is príomh-athróg é socrú sciath agus talamh an chábla um Thiomántán Minicíocht Athraitheach (VFD) maidir le cibé an ndéanann sruthanna imthacaí damáiste. Tá trí mheicníocht imthacaí ar leith ann, agus ceanglais maolaithe éagsúla ag gach ceann díobh:

• Sruthanna sceite toilleas (sruthanna EDM): Is é is cúis leis ná go dtógann voltas mód coitianta suas ar an seafta rótar trí toilleas strae agus trí scaoileadh tríd an scannán ola imthacaí. Maolaithe ag scuaba talaimh seafta íseal-impedance agus sciatha cábla nasctha ag an dá cheann.
• Sruthanna imshruthaithe ardmhinicíochta: Spreagtha i mótair níos mó (go hiondúil os cionn méid an fhráma 100 kW) trí shreabhadh mód coitianta i bhfráma an mhótair. Imthacaí inslithe gan deireadh tiomána a éileamh chomh maith le sciath cábla cuí.
• Sruthanna talún de mhodh coitianta: Sreabhadh tríd an bhfráma mótair go talamh tríd an gcosán bacainn is ísle atá ar fáil. Tá foirceannadh sciath íseal-impedance 360 ​​° ag foircinn tiomána agus mótair araon - a bhaintear amach le faireoga cábla EMC cuí seachas naisc muiceola - riachtanach chun na sruthanna seo a choinneáil teoranta don sciath cábla seachas do struchtúir mhótair.

Baineann modh foirceanta sciath an chábla le clúdach agus seoltacht na sciath. Má dhéantar nasc talún muiceola - ina ndéantar an sciath a fhilleadh ar ais agus a chastar isteach i sreang - tugtar isteach ionduchtú suntasach ar mhinicíochtaí arda, rud a dhiúltaíonn éifeachtacht na sciath os cionn cúpla céad cilehertz. Is iad faireoga cábla EMC a dhéanann teagmháil imlíneach leis an braid sciath nó téip an modh foirceanta ceart le haghaidh suiteálacha cábla VFD áit a bhfuil maolú reatha mar thosaíocht.

Comparáid a dhéanamh ar Chineálacha Tógála Cábla VFD de réir Oiriúnachta Iarratais

Ní dhéantar gach cábla Tiomána Minicíocht Athróg a thógáil go comhionann, agus braitheann an tógáil cheart ar na paraiméadair iarratais ar leith lena n-áirítear aicme voltais, fad cábla, timpeallacht suiteála, agus ceanglais EMC. Imlíníonn an tábla seo a leanas na príomhchineálacha tógála agus a gcásanna úsáide cuí:

Dímheas Teirmeach i gCáblaí VFD-Fed: Cén Fáth nach bhfuil Feidhm Dhíreach ag Táblaí Caighdeánacha Ampúlachta

Ríomhtar táblaí caighdeánacha ampúlachta cábla, mar a foilsíodh in IEC 60364-5-52 nó NEC 310, le haghaidh sruth sinusoidal ag 50 nó 60 Hz. Tá ábhar armónach suntasach ag sruth aschuir Tiomántán Minicíochta Athraitheach — go háirithe armónaic chorr-ord (5ú, 7ú, 11ú, 13ú) móide an ripple lasctha ard-minicíochta — a ardaíonn sruth RMS an chábla don sruth ualaigh bhunúsach-minicíochta céanna agus a ghineann caillteanais bhreise mar gheall ar éifeacht craiceann agus éifeacht gaireachta. Ag minicíochtaí iompróra VFD de 4-8 kHz, níl an doimhneacht craiceann i seoltóir copair ach 0.7-1.0 mm, rud a chiallaíonn i seoltóirí trasghearrtha níos mó (50 mm² agus os a chionn), nach n-iompraíonn sruth ard-minicíochta go héifeachtach ach i réigiún annular seachtrach an tseoltóra. Is féidir leis an méadú seo ar fhriotaíocht AC ag minicíochtaí arda 5-20% a chur le caillteanais éifeachtacha an tseoltóra i gcomparáid le DC nó oibríocht minicíochta cumhachta, rud a éilíonn toradh comhfhreagrach ar chumas reatha leanúnach an chábla. I gcás cáblaí cumhachta Tiomántán Minicíocht Athraitheach a bhfuil voltas rátáilte 6kV agus níos ísle acu ag feidhmiú ag foirceann uachtair a srutha rátáilte, is é an cur chuige teicniúil is ceart chun a chinntiú go n-oibríonn an cábla laistigh dá theorainneacha dearaidh teirmeacha dul i gcomhairle le cuair díorthaithe armónach an mhonaróra cábla - seachas táblaí caighdeánacha suiteála a chur i bhfeidhm.

Ceanglais Chomhlíonta an EMC maidir le Suiteálacha VFD agus Ról Cáblaí maidir leo a Chomhlíonadh

I suiteálacha tionsclaíocha agus tráchtála, tá córais VFD faoi réir rialacháin um chomhoiriúnacht leictreamaighnéadach (EMC) a chuireann teorainn leis na hastaíochtaí seolta agus gathach a fhéadfaidh an córas tiomána a instealladh isteach sa líonra cumhachta agus sa timpeallacht máguaird. San Eoraip, sainmhínítear i gcaighdeán IEC 61800-3 na teorainneacha astaíochta agus díolúine is infheidhme do chórais tiomána luais athraitheacha, le catagóirí éagsúla ag brath ar cibé an bhfuil an tsuiteáil sa chéad timpeallacht (líonra poiblí ísealvoltais) nó sa dara timpeallacht (tionsclaíoch). Is gné ríthábhachtach é an cábla Tiomántán Minicíocht Athraitheach (VFD) idir an t-aschur tiomána agus an mótar chun comhlíonadh a bhaint amach, toisc gurb é príomhsheoltóir na sruthanna ard-minicíochta comh-mhodha a radódh nó a sheolfadh ar ais go dtí an soláthar ar bhealach eile. Is féidir le cábla VFD atá sciath i gceart le foircinn sciath 360° ag an dá cheann, mar aon le imfhálú tiomána agus scagaire ionchuir rátáil EMC, astuithe seolta a laghdú 20–40 dB i gcomparáid le suiteáil cábla gan sciath. Is iad tuarascálacha tástála EMC tríú páirtí ar an gcóras iomlán tiomáint-cábla-mhótair an bunús is iontaofa chun comhlíonadh a thuar, mar is minic nach ndéanann torthaí insamhlaithe nó ríofa rannchuidiú ródú cábla agus cáilíocht foirceannta. Le tacaíocht ó dheimhniú ISO 9001 agus ár saotharlann tástála intí cuimsitheach, soláthraíonn Zhejiang Huapu Cable Co., Ltd. sonraí tástála éifeachtúlachta sciath dár raon cábla VFD chun tacú le doiciméadú EMC leibhéal córais na gcustaiméirí.

Cleachtais Suiteála a Chinneann Cé acu an bhFoireann Cábla VFD mar atá Sonraithe

Ní sháróidh fiú cábla cumhachta Tiomántán Minicíocht Athraitheach atá sonraithe i gceart má sháraíonn cleachtais suiteála a rún dearaidh. Tá tionchar rómhór ag roinnt fachtóirí suiteála allamuigh ar fheidhmíocht córas cábla VFD:

• Scaradh ó cháblaí comhartha agus rialaithe: Ba cheart cáblaí aschuir VFD a rothlú i dtráidirí seoladáin nó cáblaí tiomnaithe, scartha go fisiciúil ó cháblaí comhartha ísealvoltais faoi 200–300 mm ar a laghad. Nuair nach féidir trasnú a sheachaint, ba chóir iad a dhéanamh ag uillinneacha 90° chun cúpláil toilleas a íoslaghdú.
• Fad cábla a íoslaghdú: Méadaítear aimplitiúid na dtonnta frithchaite ag críochfoirt mhótair le gach méadar cábla neamhriachtanach idir an tiomáint agus an mótar agus an méid srutha comh-mhóid iomlán. Ba cheart socrúcháin tiomána a bharrfheabhsú le linn na céime deartha chun ritheanna cáblaí a íoslaghdú, go háirithe do chórais VFD meánvoltais 6kV áit a bhfuil costas cábla agus iarmhairtí róvoltais tonnta frithchaite i bhfad níos airde.
• Leanúnachas sciath trí bhoscaí acomhal: Mura féidir bosca acomhal a sheachaint sa lár-reatha, ní mór an sciath cábla a leanúint tríd le nasc nasctha 360°, gan cur isteach air agus é a athcheangal trí bhloc teirminéil. Cruthaíonn aon bhriseadh ar leanúnachas sciath pointe ard-impedance do shruthanna ard-minicíochta a radóidh ón bpointe briseadh.
• Comhlíonadh ga lúbthachta: Tá gathanna lúbthachta íosta sonraithe ag cáblaí VFD le sciath agus armúrtha trom a d'fhéadfadh, má sháraítear iad le linn na suiteála, damáiste a dhéanamh do leanúnachas na sciath nó pointí struis inslithe logánta a chruthú. I gcás cáblaí VFD 6kV scagach agus armúrtha, is gnách go mbíonn gathanna lúbthachta íosta 12–15 oiread thrastomhas iomlán an chábla; ba cheart iad seo a dheimhniú ó bhileog sonraí an mhonaróra sula ndéantar iad a shuiteáil i spásanna teoranta nó i dtráidirí cábla le cora daingean.
• Tuirlingt ag an dá cheann vs. talamh aonphointe: Ba cheart cáblaí VFD a bheith talmhaithe ag an imfhálú tiomántán agus ag an bhfráma mótair araon — murab ionann agus cáblaí comhartha, a bhíonn bunaithe go minic ag foirceann amháin chun lúba talún a sheachaint. Teastaíonn cosán fillte ag an dá cheann do na sruthanna comh-mhód ard-minicíochta a chaithfidh an sciath a iompar; ní fhágann talamh aon-deireadh an sciath éifeachtach ach amháin le haghaidh sciath leictreastatach íseal-minicíochta, ní le haghaidh bainistíochta torainn HF a éilíonn iarratais VFD.

Mar Fhiontar Ard-Teicneolaíochta Náisiúnta le deimhnithe OHSAS 18001 agus ISO 14001, tacaíonn Zhejiang Huapu Cábla Co, Ltd le custaiméirí ní hamháin le táirgí cábla Tiomána Minicíocht Athróg comhlíontacha ach le treoir innealtóireachta iarratais chun a chinntiú go gcaomhnaíonn cleachtas suiteála an fheidhmíocht atá deartha chun ár gcáblaí a sheachadadh.
