Sonraíocht Theicniúil: Foirmeacha Seoltóirí Cábla Cumhachta - Treoir Chuimsitheach maidir le Seoltóirí Babhta, Dlúite (Earnála), agus Próifíle (Trapezoidal)

In innealtóireacht chumhachta agus roghnú cábla, tá an fhoirm seoltóra ina fhachtóir ríthábhachtach a mbíonn tionchar aige ar fheidhmíocht cábla, toisí struchtúracha agus costais tionscadail. Léiríonn struchtúir seoltóra éagsúla éagsúlachtaí suntasacha i bhfachtóir líonadh, trastomhas seachtrach, úsáid ábhar, agus modhanna suiteála.

Áirítear le foirmeacha seoltóir coitianta san innealtóireacht reatha Seoltóirí Babhta , Dlúth (Earnáil / tíl -chruthach ) Seoltóirí , agus Seoltóirí Próifílithe (Trapezoidal). . Déanann an doiciméad seo anailís chórasach ar na struchtúir seo chun tagairt shoiléir a sholáthar do dhearthóirí agus pearsanra soláthair.

mé. Cén Fáth Difreáil a dhéanamh ar Fhoirmeacha Seoltóra?

Cé go gcaithfidh seoltóirí riachtanais achair thrasghearrtha agus friotaíochta a chomhlíonadh go príomha, éilíonn innealtóireacht phraiticiúil níos mó:

• Bearnaí Struchtúrtha : I gcáblaí il-lárnach, bíonn tionchar ag bearnaí idir seoltóirí ar an struchtúr iomlán.
• Trastomhas Amuigh : Bíonn tionchar díreach ag an struchtúr seoltóra ar thrastomhas iomlán an chábla.
• Éifeachtúlacht Suiteáil : Cinneann an trastomhas seachtrach an spás leagan is gá, méid an seoladáin, agus deacracht tógála.
• Optimization Dearaidh : Is príomh-mhodh é an fhoirm cheart a roghnú chun dearadh struchtúrach cábla a bharrfheabhsú.
• Éifeachtúlacht Ábhar : I gcás trasghearrtha meánach go mór, is minic a bhíonn an fhoirm seoltóra níos tábhachtaí ná ábhar a chur leis.

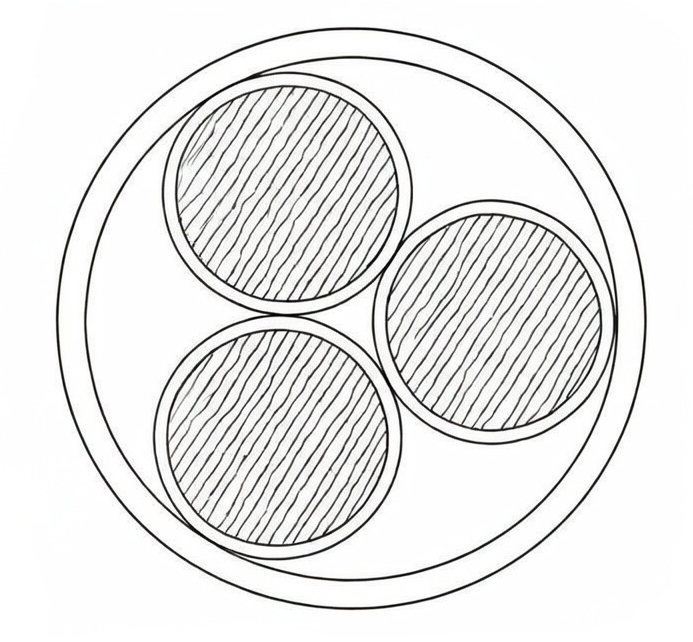

II. Seoltóirí Babhta

1. Tógáil:

An fhoirm is coitianta, comhdhéanta de shreanga bhabhta snáithe copair nó alúmanaim, atá ar fáil i struchtúir bhabhta shnáithe nó dlúthaithe caighdeánach.

2. Buntáistí :

• Próiseas déantúsaíochta aibí leis an stair iarratais is faide.
• Solúbthacht den scoth, ag éascú lúbthachta agus suiteáil éasca.
• Comhoiriúnacht ard le críochfoirt cábla caighdeánach.
• Versatile do chineálacha éagsúla cábla.

3. Teorainneacha:

Mar thoradh ar bhearnaí nádúrtha idir sreanga babhta tá fachtóir líonadh níos ísle, rud a fhágann go bhfuil níos lú éifeachtúlachta spáis agus trastomhais seachtracha níos mó i ndearaí il-lárnach.

4. Iarratais:

Trasghearradh beag go mór cáblaí cumhachta , sreanga tógála, cáblaí rialaithe/ionstraime, agus feidhmeanna ard-solúbthachta.

III. Dlúth (Earnáil / Tile-shaped) Conductors

1. Sainmhíniú:

Seoltóirí a fhoirmítear trí shreanga a bhrú isteach i dtrasghearrtha neamhchiorclach chun an fachtóir líonadh a mhéadú; a fheictear go coitianta mar chruthanna Earnála nó Tíleanna.

2. Buntáistí:

• Fachtóir líonadh seoltóir i bhfad níos airde.
• Laghdaíonn sé go héifeachtach trastomhas seachtrach iomlán an chábla.
• Laghdaíonn sé an méid is gá d'ábhair inslithe agus sheath.
• Feabhsaítear dlúthacht na struchtúr cábla il-lárnach.

Toradh: Faoin trasghearradh céanna, tá siad seo níos dlúithe ná seoltóirí cruinne.

3. Nótaí Iarratais:

Mar gheall ar an gcuid neamhchiorclach, tá gá le críochfoirt shonracha nó le múnlú deiridh le linn an fhoirceanta.

4. Iarratais:

Cáblaí illárnacha ísealvoltais, trunclínte dáileacháin, cáblaí a bhfuil trasghearrtha acu de 35mm² agus os a chionn, agus tionscadail chumhachta chathrach.

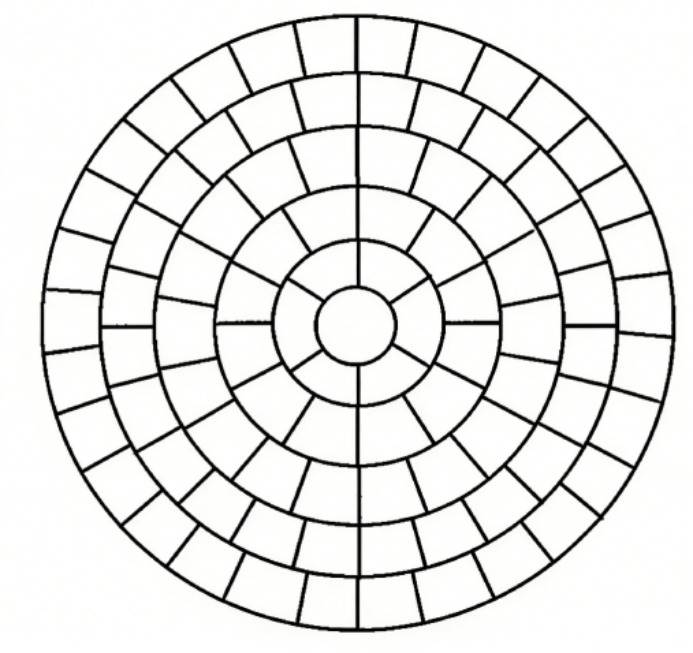

IV. Seoltóirí Próifílithe (Trapezoidal / Múnlaithe).

1. Tógáil:

Ar a dtugtar seoltóirí trapezoidal freisin, úsáideann siad seo snáitheanna sreinge cruth trapezoidal chun struchtúr an-dlúth a chruthú trí bhrú beacht.

2. Buntáistí:

• Comhéifeacht líonadh seoltóra is airde.
• Struchtúr cábla an chuid is mó dlúth.
• Laghdú breise ar thrastomhas seachtrach agus feidhmíocht leictreach á chothabháil.
• Úsáid optamaithe ábhar miotail.

3. Iarratais:

Cáblaí cumhachta tras-alt meánach go mór, uasghrádú greille uirbeach, córais chumhachta tionsclaíocha, agus tionscadail le teorainneacha dochta ar thrastomhas agus meáchan cábla.

V. Treoir maidir le Comparáid agus Roghnú

1. Tábla Comparáide

2. Feidhmíocht Leictreach & Comhairle Roghnúcháin

• Caighdeán Leictreach : Beag beann ar an bhfoirm, comhlíonann gach seoltóir ceanglais friotaíochta DC (m.sh., IEC 60228) le haghaidh trasghearrtha ar leith. Is rogha optamaithe innealtóireachta é foirm a roghnú, ní ceann sábháilteachta leictreachais.
• Trasghearrthacha Beaga : Úsáid seoltóirí cruinn le haghaidh barainneacht agus solúbthachta.
• Codanna Il-lárnach Meán/Mór : Tabhair tosaíocht do sheoltóirí dlúthaithe (earnála) le haghaidh dearadh aibí.
• Riachtanais Dhian Spáis : Bain úsáid as seoltóirí próifílithe (traipeasóideach) chun dlúthdhlúthacht uasta.
