Treoir Roghnaithe Snáithín Lárionad Sonraí Ard-Dlúis: Difríochtaí Lárnacha Teicniúla agus Comparáid TCO idir OM4 agus OM5

In éabhlóid na n-ionad sonraí domhagusa i dtreo ailtireachtaí líonra 100G, 400G, agus 800G, cinneann rogha meáin cáblaithe ciseal fisiceach go díreach feidhmíocht agus Costas Iomlán Úinéireachta (TCO) na mbraislí ríomhaireachta. Laistigh den seicheamh snáithíní ilmhóid (MMF) le haghaidh idirnaisc ghearr-achair, is iad OM4 agus OM5 na réitigh is mó a imlonnaítear agus is nua-aimseartha faoi láthair. Bunaithe ar theoiricí dochta fisice optúla agus ar chaighdeáin idirnáisiúnta, soláthraíonn an t-alt seo tagairt theicniúil struchtúrtha do roghnú na meán.

1. Croí-Mheicníochtaí Fisiceacha agus Tréithe Leathanbhanda

• OM4 (Snáithín Ilmhód Optamaithe Léasair):

Tá a bandaleithead módúil thar a bheith éifeachtach optamaithe go heisiach agus sainordaithe do thonnfhad amháin 850nm (a shroicheann 4700 MHz·km). Toisc go n-ardóidh scaipeadh módúil go géar nuair a bhíonn sé ag imeacht ón tonnfhad 850nm, caithfidh OM4 brath go mór ar an Optaic Comhuaineach meicníocht - líon na gcainéal snáithíní a mhéadú go líneach - chun rátaí sonraí níos airde a bhaint amach.

• OM5 (Snáithín Ilmhód Leathanbhanda, WBMMF):

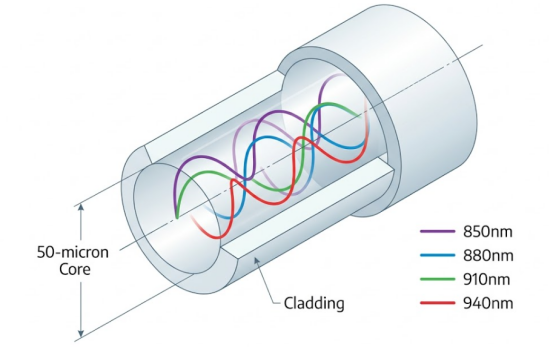

Gan cur isteach ar fheidhmíocht 850nm, sainordaíonn sé freisin bandaleithead íosta 2470 MHz·km ag an tonnfhad 953nm. Déantar innealtóireacht shonrach ar an dearadh scaipthe-réidh seo le haghaidh Ilphléacsú Rannán Tonnfhad Gearrthonn (SWDM) and Déthreo (BiDi) tarchur, rud a chuireann ar chumas 4 thonnfhad a tharchur go comhuaineach laistigh d'aon snáithín amháin, ag baint amach laghdú fisiceach suas le 75% ar chomhaireamh snáithíní.

2. Sonraíochtaí Teicniúla agus Príomh-Aitheantais

3. Teorainneacha Fad Tarchuir (Bunaithe ar Phrótacail Líonra)

Faoi luasanna éagsúla Ethernet agus teicneolaíochtaí modhnúcháin, léiríonn feidhmíocht tarchurtha an dá shnáithín difríochtaí an-sainiúla de chásanna.

• 10G go 100G Comhthreomhar Tonnfhad Aonair (m.sh., 100GBASE-SR4): Is ionann na hachair tarchurtha uasta do OM4 agus OM5 araon, agus iad teoranta ag 100 méadar. Ní thugann imscaradh OM5 sa chás caighdeánach príomhshrutha seo aon ghnóthachan teicniúil suntasach.
• Ilphléacsú Il-Tonnfhad 100G (m.sh., 100G SWDM4 / 100G SRBD):

Ag tabhairt aghaidh ar chomharthaí fad-tonnfhad, tá OM4 teoranta do 100 méadar mar gheall ar thitim bandaleithead, agus leathnaíonn OM5 an teorainn go 150 méadar go rathúil ag brath ar a chumas cúitimh leathanbhanda.

• Ré 400G agus 800G (Modhnú PAM4):

Faoin comhthreomhar aon-tonnfhad SR8 prótacal, tá teorainneacha fisiceacha comhbhrúite go mór, ag titim achair OM4 agus OM5 go dtí an raon 50-100 méadar. Mar sin féin, faoin ilphléacsáil dé-tonnfhad 400GBASE-SR4.2 prótacal, tá OM4 teoranta do 100 méadar, ach ní hamháin go ndéanann OM5 an t-achar inúsáidte a bhrú ar ais go 150 méadar ach freisin leathtar an croí-riachtanas cábla go 8 gcroí.

3. Moltaí TCO agus Imlonnú Innealtóireachta

l Cloí leis an gCrios Costas-Éifeachtúlachta OM4 (Gearr-Rochtain)

I gcás an chuid is mó de na lárionaid sonraí fiontair traidisiúnta agus topologies líonra dhuilleoga droma atá faoi bhun 100 méadar go docht, má ghlactar leis an gcur chuige "cábla ribín trasghlactha SR4/SR8 ar chostas íseal" tá CAPEX tosaigh i bhfad níos ísle ná réiteach OM5 WDM, rud a fhágann gurb é an rogha TCO is fearr. Ina theannta sin, tacaíonn ailtireacht chomhthreomhar OM4 go foirfe le riachtanais aistrithe Port Breakout.

l Bain úsáid as OM5 le haghaidh Cinn Straitéiseacha (Uasghráduithe Ard-dlúis & Oidhreacht)

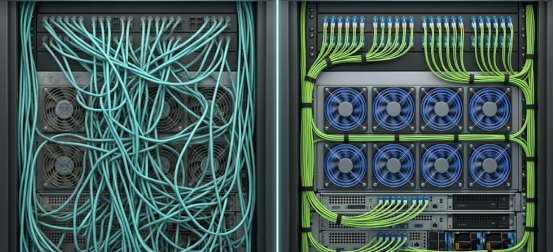

Cuireann OM5 ROI fíor-ard ar fáil in dhá chás dochta: Ar an gcéad dul síos, uasghráduithe trasghlúine gan chábla do líonraí oidhreachta, ag baint úsáide as snáithíní déphléacsacha agus modúil SWDM4 chun léimeanna acmhainne a bhaint amach, ag seachaint costais athcháblaithe réalteolaíocha. Ar an dara dul síos, braislí ríomhaireachta AI ard-dlúis, ag laghdú mórchóir cábla cnámh droma 4 go 8 n-uaire, ag scaoileadh spás raca lómhara, ag díbhlocáil sruth aeir an fhreastalaí, agus ag laghdú OPEX go suntasach.

CCanna

C: I líonrú ard-dlúis ToR, an féidir le OM5 in éineacht le trasghlacadóirí SWDM Port Breakout a bhaint amach chun go leor freastalaithe neamhspleácha a nascadh?

A: Uimh. Déanann teicneolaíocht WDM il-thonnfhad a chur isteach sa snáithín fisiceach céanna, nach féidir a dhí-ilphléacsú go héighníomhach chuig freastalaithe in áiteanna fisiceacha éagsúla. Má tá gá le briseadh amach calafoirt ard-dlúis, is é snáithín comhthreomhar traidisiúnta OM4 an t-aon réiteach inmharthana.

C: Cén fáth a bhfuil sé de dhualgas ar chaighdeáin dath seaicéad seachtrach OM5 a athrú go Lime Green?

A: I seomraí freastalaí ard-dlúis ina bhfuil na mílte cordaí paiste, cinntíonn an glas aoil an-aitheanta gur féidir leis an bhfoireann oibríochta idirdhealú a dhéanamh idir é agus dath uisce OM3/OM4, rud a laghdaíonn go mór am rianaithe cábla agus an baol díphlugála de thaisme a chuirfeadh isteach ar ghnó.

C: An bhfuil OM5 éigeantach agus Ethernet 400G nó 800G ultra-ardluais á imscaradh?

A: Níl sé éigeantach. Braitheann sé ar bhealach teicneolaíochta an transceiver. Faoi phrótacail SR8 cruachta aon chainéil, crapadh achair OM4 agus OM5 araon go 50-100 méadar. Ní ghníomhaíonn buntáiste leathanbhanda OM5 ach amháin nuair a bhíonn prótacail déthreoracha iltonnfhad cosúil le SR4.2 á n-úsáid, ag baint amach rochtain bhreise 50% i gcomparáid le OM4.
