An Treoir Hardcore maidir le Sreangú Soilsithe Baile Cliste: Prótacail, Caighdeáin, agus Seachaint Gaistí

Tá tithe cliste nua-aimseartha tagtha chun cinn ó fheistí aonair go comhordú éiceachórais tí uile. Cinneann ailtireacht sreangú bunúsach an chórais soilsithe cobhsaíocht, scalability, agus sábháilteacht an líonra. Is furasta costais chothabhála ollmhóra a bheith mar thoradh ar earráidí sreangaithe níos déanaí. Soláthraíonn an t-alt seo miondealú hardcore ar threoirlínte sreangú soilsithe cliste bunaithe ar loighic innealtóireachta iarbhír agus caighdeáin idirnáisiúnta leictreacha.

Prótacail 1.Cumarsáide agus Ailtireacht Topology

• KNX agus Leithlisiú Fisiciúil

I soilsiú cliste de ghrád bonneagair, úsáideann KNX cábla péire casta glas tiomnaithe, ag leithlisiú tarchur sonraí go hiomlán go fisiciúil ón bpríomhlíonra 220V. Ciallaíonn a ailtireacht dhíláraithe nach bhfuil aon óstach lárnach amháin ann; ní dhéanfaidh aon mhainneachtain nód amháin pairilis ar an ngréasán iomlán, rud a thairgeann iontaofacht an-ard.

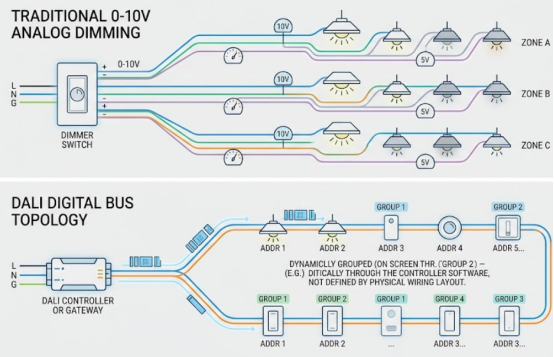

• Prótacal Digiteach DALI

I gcomparáid leis na saincheisteanna titim voltais agus flickering atá coitianta i maolú analógach 0-10V, is fíorchumarsáid dhigiteach dhá bhealach é prótacal DALI. De réir chaighdeán IEC 62386-101, ní fhéadfaidh an titim voltas DC idir aon dá fheiste ar an mbus DALI a bheith níos mó ná 2VDC, agus ní fhéadfaidh an t-achar uasta go dtí an soláthar cumhachta a bheith níos mó ná 300 méadar.

2. Sonraíochtaí Croí le haghaidh Sreangú Ardvoltais

• Tréigean Sreangú 'Gan Neodrach' go hiomlán

Ní rialaíonn lasca traidisiúnta ach an sreang beo. Mura bhfuil sreang neodrach ag lasc cliste, caithfidh sé a bheith ag brath ar mheicníocht chumhachta fuireachais "gan aon neodrach", rud a fhágann go bhfuil feiniméin "flickering" nó "solas taibhse" faoi stiúir marfach, tréimhsiúil. Ina theannta sin, is gnách go mbíonn uasteorannú 'gan aon neodrach' teoranta do thart ar 800 vata, i bhfad faoi bhun an 2500 vata de ghnáth-lasca neodrach-beo. I dtionscadail nua nó athchóirithe, ní mór sreang neodrach neamhspleách a shuiteáil i ngach bosca acomhal .

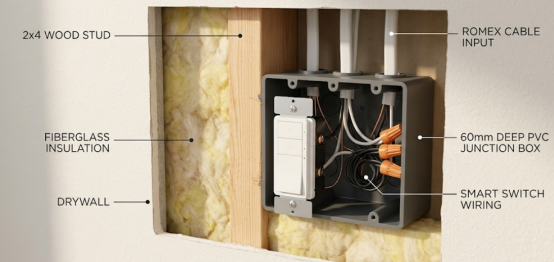

• Boscaí Acomhal Deep 60mm

Gineann painéil chliste teas suntasach le linn oibriú lán-ualaigh agus is gá go mbeadh níos mó críochfoirt sreangaithe ann. Déanann boscaí traidisiúnta 50mm damáiste inslithe go héasca faoi bhrú, rud a d’fhéadfadh a bheith ina chúis le múchadh teirmeach nó tinte. Moltar go mór boscaí PVC 60mm domhain, mór-acmhainne a úsáid a chomhlíonann an deimhniú lasair-retardant is airde UL 94 V-0.

• Cosc a chur go docht ar Neodraí Roinnte

Is féidir le meascadh sreanga neodracha ó chiorcaid éagsúla a chur faoi deara go n-iompraíonn an neodrach, atá ceaptha go sábháilte, voltas cúlchothaithe marfach má dhéantar scoradán a iompaithe trí dhearmad le linn cothabhála, rud a fhágann turraing mhór leictreach. Ina theannta sin, is cúis le héagothroime reatha dian é, rud a chuireann faoi deara tuisle go minic ar lasc cosanta sceite an bhosca dáileacháin, rud a chuireann pairilis ar an gcóras cliste.

Teicneolaíocht Tiománaí 3.Low-Voltage DC

• Voltas Tairiseach (CV):

Oiriúnach do stiallacha solúbtha faoi stiúir, ag baint úsáide as ailtireacht sreangú comhthreomhar. Buntáiste: tacaíonn sé le gearradh randamach agus splicing ar an láthair; Míbhuntáiste: teoranta go mór ag titim voltas líne, rud a fhágann go bhfuil deireadh fada na stiallacha fada dim agus buí.

• Reatha Seasmhach (CC):

Oiriúnach do spotsoilse ard-chumhachta frith-glare, a éilíonn nasc fisiceach sraith. Coscann sé go hiomlán sruthán amach rith teirmeach LED agus cuireann sé deireadh le tionchar na dtiteann voltas fad-achair ó leibhéal fisiceach, ag cinntiú comhsheasmhacht gile iomlán ó cheann go deireadh.

Spriocdháta 4.Control agus Mód Díchúpláilte

Nuair a bhrúnn úsáideoir lasc balla cliste fisiceach chun an chumhacht a ghearradh, cailleann an sliseanna cumarsáide atá comhtháite taobh istigh den uasteorainn bolgán cliste RGBW cumhacht láithreach agus cuirtear iallach air as líne. Fágann sé seo go gcaillfidh an App soghluaiste nó an cúntóir gutha smacht go hiomlán, agus is féidir fiú a chur faoi deara go dtitfidh topology líonra mogalra gan sreang an tí go léir.

Réiteach Deiridh: Díchúpláil Bogearraí

Cuir ar chumas an "Mód Scoite" in inneall an ghléis. Tá an sealaíochta fisiceach a rialaíonn ardvoltas taobh istigh den lasc faoi ghlas go buan sa stát seolta "dúnta", ag cinntiú nach ndéantar an soláthar cumhachta a ghearradh riamh. Tiontaítear gníomhartha cnaipe fisiceacha ina n-orduithe digiteacha íon a chuirtear chuig inchinn an chórais. Éilíonn an réiteach "i gcónaí" seo lipéid rabhaidh an-infheicthe ag an mbosca dáileacháin chun turraing leictreach de thaisme a chosc le linn athsholáthar bolgáin.

CCanna

C1: An féidir le sreanga comhartha ísealvoltais agus línte cumhachta ardvoltais an seoladán céanna a roinnt?

A: Cinnte nach bhfuil. Is cúis le trasnaíocht leictreamaighnéadach dian (EMI) an réimse maighnéadach ailtéarnach agus borrthaí neamhbhuan ardvoltais, rud a fhágann go díreach caillteanas paicéad sonraí nó teip rialaithe sa líonra ísealvoltais. Sainordaíonn caighdeáin idirnáisiúnta imréiteach comhthreomhar íosta de 30 cm (12 orlach); mura féidir trasnú a sheachaint, ní mór dóibh trasnú go hingearach ag uillinn 90 céim.

C2: Cén fáth a mbíonn soilse cliste faoi stiúir ag caochadh beagán fiú tar éis iad a bheith múchta?

A: Is gnách é seo mar gheall ar lasca cliste "gan neodrach" i gcontúirt. Sa stát as, úsáideann siad ciorcad seachbhóthar chun sruth beag bídeach a tharraingt tríd an bolgán le haghaidh cumhachta. Carnann na muirir sa toilleoir stiúir go dtí an tairseach seolta, scaoileann siad solas, agus ansin múchtar iad, agus arís eile chun feiniméan flickering nó "solas taibhse" a fhoirmiú.

C3: Cad é an guais sábháilteachta is mó nuair a cheannach trasteorann nó úsáid a bhaint as modúil sealaíochta saor?

A: Teip deimhnithe sábháilteachta reachtúla áitiúla a fháil (cosúil le IEC/CE, UL, CCC) nó mainneachtain an tomhsaire sreinge a mheaitseáil leis an rátáil reatha ainmniúil. Má tá modúl srutha beag ceangailte le ualach ardchumhachta, déanfaidh na teagmhálaithe teas agus ocsaídiú go tapa, ag luasghéarú dul in aois teirmeach agus díscaoileadh ábhar inslithe, rud a fhágann go mbeidh trealamh sruthán amach nó fiú tinte.
