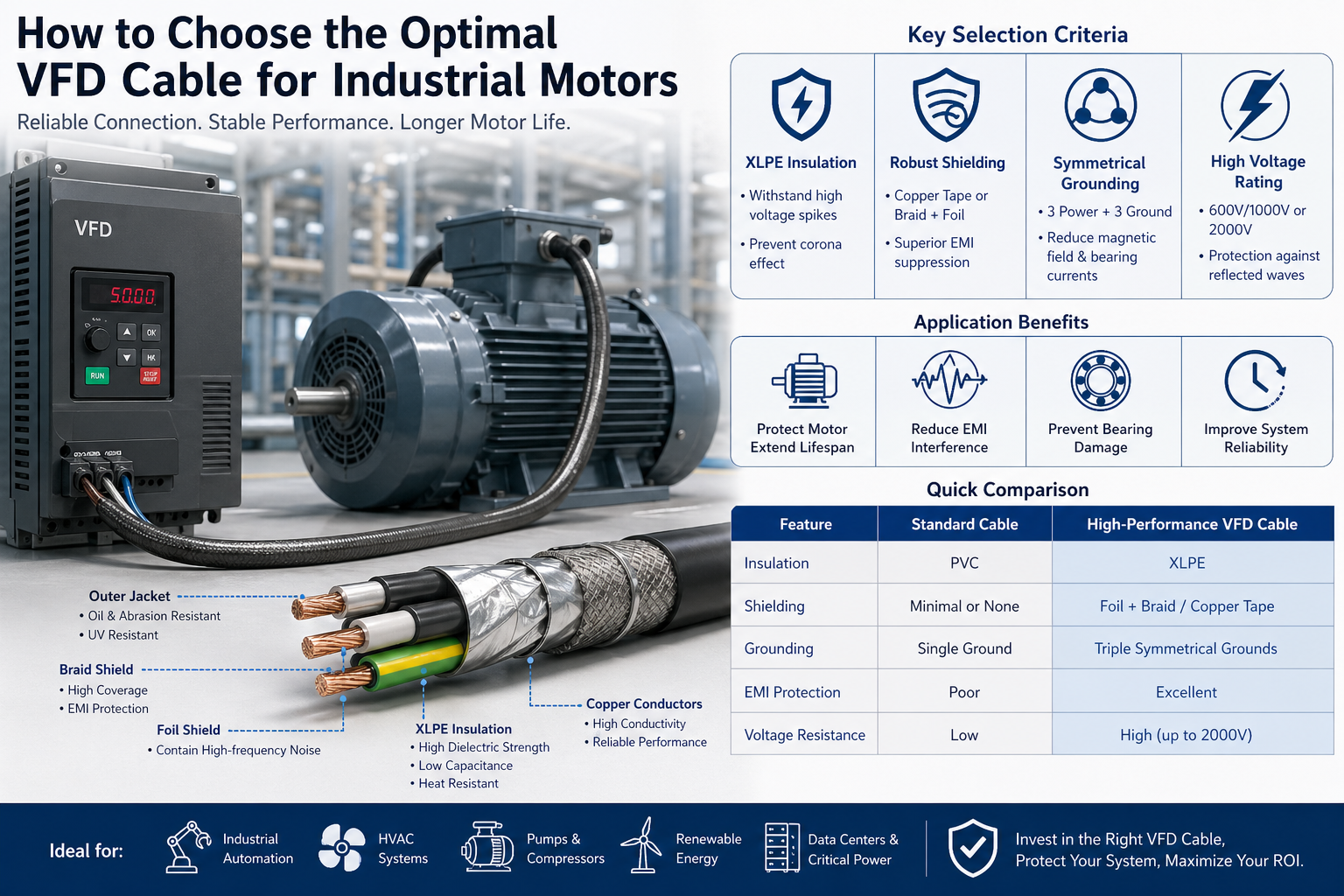

Conas an Cábla VFD is Fearr a Roghnaigh do Mhótair Tionscail

I gcórais thionsclaíocha nua-aimseartha, is ionann an nasc idir Tiomántán Minicíocht Athraitheach (VFD) agus mótar leictreach ar cheann de na timpeallachtaí is ionsaithí leictrí. Cuireann minicíochtaí arda aistrithe, spící voltais, agus trasnaíocht leictreamaighnéadach (EMI) an-strus ar cháblaí.

Ní hamháin gur mionfhabht dearaidh é cábla míchuí a roghnú - is féidir leis na nithe seo a leanas a bheith mar thoradh air:

• Teip inslithe mótair roimh am
• Damáiste iompair de bharr sruthanna strae
• Cur isteach leictreamaighnéadach méadaithe (EMI)
• Aga neamhphleanáilte agus costais chothabhála

Dá bhrí sin tá cábla VFD arna innealtóireacht i gceart ríthábhachtach le haghaidh iontaofacht an chórais, sábháilteacht agus feidhmíocht fhadtéarmach.

1. Timpeallacht Oibriúcháin VFD a Thuiscint

Murab ionann agus soláthairtí cumhachta traidisiúnta, úsáideann VFDanna Modhnú Leithead Pulse (PWM) chun luas mótair a rialú. Cruthaíonn sé seo tonnform neamh-sinusoidal le:

• Dv/dt ard (ráta athraithe voltais)
• Róvoltas tonnta frithchaite (go háirithe i ritheanna cábla fada)
• Voltas gnáthmhód agus sruthanna a scaiptear

Cén Fáth a Theipeann ar Cháblaí Caighdeánacha

Ní dheartar cáblaí ilfhóinteach mar THHN nó sreanga bunúsacha inslithe PVC do na coinníollacha seo. Le himeacht ama, féadfaidh siad taithí a fháil ar:

• Díghrádú inslithe mar gheall ar urscaoileadh corónach
• Tógáil teasa iomarcach
• Sceitheadh IEA ag cur isteach ar ionstraimíocht in aice láimhe

Toradh: Saol mótair laghdaithe agus feidhmíocht chórais éagobhsaí.

2. Príomhchritéir Roghnúcháin do Cháblaí VFD

A. Cineál Inslithe: XLPE le haghaidh Cobhsaíochta Ard-Minicíochta

Is é an córas inslithe an chéad líne cosanta i gcoinne strus leictreach.

Molta: Polaitiléin Trasnasctha (XLPE)

Buntáistí Teicniúla:

• Neart tréleictreach ard chun spící voltais a sheasamh
• Caillteanas tréleictreach íseal agus toilleas
• Rátáil teirmeach uachtarach (90°C–125°C de ghnáth)
• Frithsheasmhacht láidir in aghaidh scaoileadh corónach

I gcomparáid le PVC, feabhsaíonn XLPE go mór fad saoil inslithe i dtimpeallachtaí ard-minicíochta.

B. Ardsciath do Rialú IEA

Tá cosc EMI ar cheann de na ceanglais is tábhachtaí in iarratais VFD.

Gan sciath ceart, is féidir le torann leictreamaighnéadach:

• Cur isteach ar PLCanna, braiteoirí, agus córais chumarsáide
• Cuir faoi deara comharthaí bréagacha agus earráidí oibriúcháin
• Rioscaí comhlíonta a mhéadú i dtimpeallachtaí rialaithe

Struchtúir Sciath Molta:

• Sciath Téip Copar

• Sármhaith le torann ard-minicíochta a bheith ann
• Soláthraíonn cosán talún impedance íseal
  • Sciath Braid Foil
• Clúdach ≥85%
• Comhcheanglaíonn sé solúbthacht le héifeachtacht ard sciath

Príomhfheidhm:

Cinntíonn sciath dea-dheartha go Filleann sruthanna mód coitianta tríd an gcábla , seachas damáiste a dhéanamh ar imthacaí mótair.

C. Dearadh Suirbhé Siméadrach

Bíonn tionchar díreach ag céimseata cábla ar fheidhmíocht leictreach.

Cumraíocht Chleachtais is Fearr:

• Seoltóirí 3 phas
• 3 seoltóir talaimh atá suite go siméadrach

Sochair Feidhmíochta:

• Laghdaíonn sé astaíocht réimse leictreamaighnéadach
• Iarmhéideanna dáileadh srutha na talún
• Laghdaíonn sé voltas seafta agus sruthanna imthacaí

Tá an dearadh seo tábhachtach go háirithe i mótair mheán- agus ard-horsepower .

D. Rátáil Voltais agus Cosaint Tonnta Frithchaite

Mar gheall ar fheiniméin tonn frithchaite, is féidir le buaicphointí voltais ag na críochfoirt mótair a bhaint amach 2-3 huaire an voltas ainmniúil .

Rátálacha Molta:

• 600V / 1000V do chórais tionsclaíochta caighdeánach
• 2000V le haghaidh:

• Ritheann cábla fada
• Tiomántáin ardmhinicíochta aistrithe
• Feidhmchláir chriticiúla

Léargas Innealtóireachta:
Soláthraíonn córais inslithe ardvoltais corrlach sábháilteachta a laghdaíonn go mór an baol teip.

3. Méid Cábla agus Breithnithe Suiteáil

Ampacity agus Bainistíocht Theirmeach

Ní mór méid ceart an tseoltóra a chur san áireamh:

• Amps Lánualaigh Mótair (FLA)
• Teocht chomhthimpeallach
• Modh suiteála (tráidire, seoladán, aer oscailte)
• Grúpáil cáblaí agus fachtóirí díorthaithe

Is féidir róthéamh agus saolré cábla laghdaithe a bheith mar thoradh ar mhéid míchuí.

Solúbthacht agus Feidhmíocht Mheicniúil

I dtimpeallachtaí dinimiciúla, mar:

• Róbataic
• Línte táirgeachta uathoibrithe
• Innealra ag gluaiseacht

Úsáid cáblaí VFD ard-flex deartha le haghaidh tairiscint leanúnach agus timthriallta lúbthachta.

Friotaíocht Timpeallachta

Is féidir le timpeallachtaí tionsclaíocha a bheith crua agus dothuartha.

Ábhair Jacket Molta:

• TPE (Leaistiméire Teirmeaplaisteach):

• Ola den scoth, abrasion, agus friotaíocht ceimiceach
• Ideal do thimpeallachtaí tionsclaíocha agus crua
  • PVC speisialaithe:
• Éifeachtach ó thaobh costais
• Oiriúnach d'iarratais tionsclaíocha ginearálta

Fachtóirí Cosanta Breise:

• Friotaíocht UV (suiteálacha lasmuigh)
• Cosaint ó thaise agus uisce isteach
• Friotaíocht in aghaidh fuaraitheoirí agus ceimiceáin thionsclaíocha

4. Comhlíonadh agus Caighdeáin (Ríthábhachtach do Thionscadail Dhomhanda)

Agus cáblaí VFD á roghnú do thionscadail idirnáisiúnta, tá comhlíonadh riachtanach.

Caighdeáin Choiteanna le Breathnú:

• UL (Meiriceá Thuaidh)
• Caighdeáin IEC/EN (An Eoraip)
• RoHS agus REACH (comhlíonadh comhshaoil)

Cinntíonn roghnú cáblaí comhlíonta:

• Tionscadail a cheadú níos éasca
• Rioscaí dlíthiúla agus oibriúcháin laghdaithe
• Comhoiriúnacht le margaí domhanda

5. Comparáid Thapa: Cábla Caighdeánach vs Cábla VFD

Gné	Cábla Caighdeánach	Cábla VFD Ardfheidhmíochta
Insliú	PVC	XLPE
Sciath	Íosráta / Gan aon cheann	Scragall Braid / Copper Téip
talamh	Aonair	Il-Thalamh Siméadrach
Rialú IEA	bocht	Ar fheabhas
Friotaíocht Voltais	Íseal	Ard (suas le 2000V)

6. Cásanna Iarratais

Úsáidtear cáblaí VFD ardfheidhmíochta go forleathan i:

• Córais uathoibrithe tionsclaíocha
• Córais HVAC le tiomántáin luais athraitheacha
• Córais caidéil agus comhbhrúiteora
• Ionaid sonraí agus córais cumhachta criticiúla
• Córais fuinnimh in-athnuaite (gaoth, gréine)

Éilíonn gach ceann de na timpeallachtaí seo tarchur cumhachta cobhsaí, íseal-torainn agus ard-iontaofachta .

7. Conclúid: Infheistíocht Straitéiseach, Ní Comhpháirt amháin

Ní cinneadh sonraíochta teicniúil amháin é cábla ceart VFD a roghnú - is infheistíocht fhadtéarmach é in iontaofacht an chórais.

Cé go bhféadfadh costas tosaigh níos airde a bheith ag cáblaí VFD ardfheidhmíochta, seachadann siad:

• Cothabháil agus downtime laghdaithe
• Saolré leathnaithe mótair agus trealaimh
• Comhoiriúnacht leictreamaighnéadach fheabhsaithe (EMC)
• Costas iomlán úinéireachta níos ísle (TCO)

Léargas Deiridh:
Feidhmíonn cábla VFD dea-roghnaithe mar bhac cosanta idir do thiomáint agus do mhótar, ag cinntiú oibriú éifeachtach, cobhsaí agus saor ó chur isteach ar fud shaolré an chórais ar fad.
