Eochair beir leat: Is seoltóirí solúbtha le snáitheanna mín iad seoltóirí Aicme 5, arna sainmhíniú ag IEC 60228, a úsáidtear i gceannairí sínte, painéil rialaithe, agus feidhmeanna tionsclaíochta. Clúdaíonn an treoir seo na sonraíochtaí teicniúla, comparáid le hAicme 2, agus conas an seoltóir ceart a roghnú do do thionscadal.

I saol na hinnealtóireacht leictreach agus na déantúsaíochta cábla, ní hamháin gur tréith fhisiceach é "solúbthacht" - is catagóir theicniúil atá sainmhínithe go docht é. Má láimhseáil tú cábla cumhachta righin riamh i gcoinne sreang rialaithe supple, éasca le lúbadh, tá taithí agat go díreach ar an difríocht idir ranganna seoltóirí.

Tá an chuid is mó de na sonraíochtaí seo á rialú ag an gcaighdeán idirnáisiúnta IEC 60228 . Tógann an treoir seo tumadh domhain isteach Seoltóirí Rang 5 — an caighdeán tionscail maidir le feidhmchláir sholúbtha — lena gcumhdaítear ceanglais tógála, teorainneacha leictreachais, agus cásanna úsáide sa saol fíor.

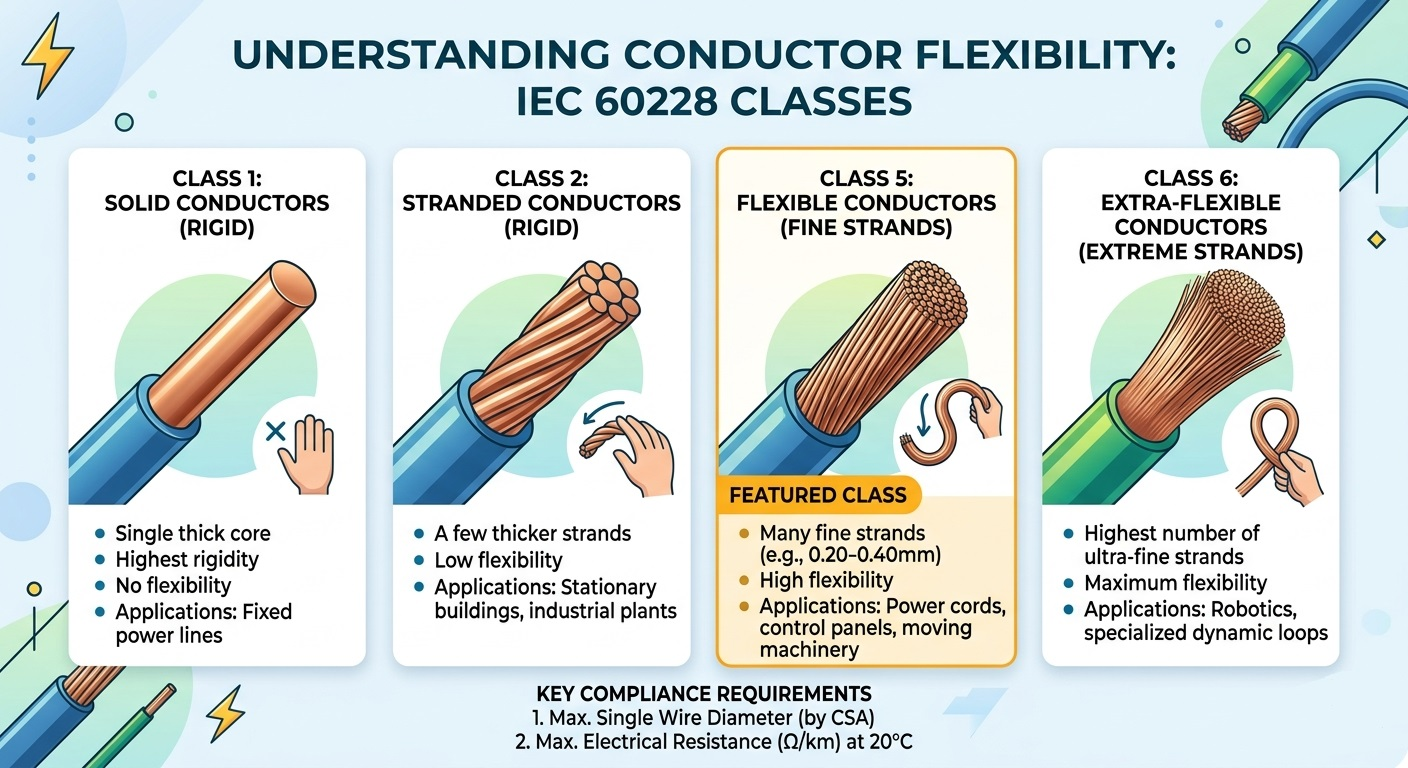

Creat Aicmithe Seoltóra IEC 60228 a thuiscint

Rangaíonn IEC 60228 (agus a choibhéis sa Bhreatain BS EN 60228) seoltóirí i gceithre phríomhaicme bunaithe ar thógáil agus solúbthacht. Tá tuiscint ar cá bhfuil Aicme 5 san ordlathas seo riachtanach chun an táirge a roghnú i gceart:

Cad a Dhéanann Seoltóir "Rang 5"? Sonraíochtaí Teicniúla

Tá seoltóir Aicme 5 comhdhéanta de shreanga copair mhíne iomadúla atá srathaithe le chéile chun solúbthacht a bhaint amach. Murab ionann agus boinn tuisceana coitianta, déanann IEC 60228 nach bhfuil líon iomlán na snáitheanna a fhorordú go docht. Ina áit sin, sainordaíonn an caighdeán go gcomhlíontar dhá phríomhmhéadracht:

1. Trastomhas uasta na Sreanga Aonair

Chun a chinntiú go bhfanann an seoltóir fíor-solúbtha, socraíonn IEC 60228 uasteorainn dhian ar thrastomhas gach snáithe aonair. Lúbann snáitheanna níos tanaí níos éasca, ag laghdú tuirse miotail thar thimthriallta solúbtha arís agus arís eile. I measc samplaí ionadaíocha ón gcaighdeán tá:

• Seoltóir 75 mm² → trastomhas sreinge aonair uasta: 0.21 mm
• Seoltóir 5 mm² → trastomhas sreang aonair uasta: 0.26 mm
• Seoltóir 10 mm² → trastomhas sreang aonair uasta: 0.41 mm
• Seoltóir 35 mm² → trastomhas sreang aonair uasta: 0.41 mm

2. Uasfhriotaíocht Leictreach ag 20°C

Is é friotaíocht leictreach an critéar feidhmíochta sainmhínithe. Ní fhéadfaidh friotaíocht iomlán an tseoltóra Aicme 5 críochnaithe a bheith níos mó ná na luachanna atá sonraithe i dtáblaí friotaíochta IEC 60228, arna dtomhas ag 20 °C. Ceadaíonn an riail seo solúbthacht dearaidh do mhonaróirí: má úsáideann monaróir sreanga 0.20 mm in ionad an uasmhéid 0.21 mm, tá sé sin inghlactha - ar choinníoll go gcomhlíonann an seoltóir críochnaithe an teorainn friotaíochta fós.

Cinntíonn an cur chuige dhá pharaiméadar seo (friotaíocht trastomhas sreinge) go bhfuil seoltóirí Aicme 5 solúbtha go fisiciúil agus go bhfuil siad éifeachtach go leictreach, gan ró-shonrú a dhéanamh ar an bpróiseas monaraíochta.

Aicme 5 vs. Seoltóirí Aicme 2: Croídhifríochtaí

Is minic go dtugann innealtóirí leictreacha aghaidh ar an rogha idir seoltóirí Aicme 2 agus Aicme 5. Braitheann an cinneadh ar cé acu an mbeidh an cábla i suiteáil sheasta nó ina fheidhmchlár soghluaiste/solúbtha. Seo comparáid dhíreach:

Príomhfheidhmeanna Seoltóirí Aicme 5 IEC 60228

Toisc gur féidir le seoltóirí Aicme 5 creathadh measartha agus lúbthacht arís agus arís eile a sheasamh gan scoilteadh, sonraítear iad thar raon leathan tionscal:

• Cordaí Solúbtha & Treoraithe Sínte: Fearais tí, uirlisí cumhachta, agus trealamh iniompartha ina gcaithfidh cáblaí a bheith coiled, gan corna, agus a athshuíomh go rialta.
• Painéil Rialaithe Thionsclaíoch: Teastaíonn ga lúbthachta nach féidir a bhaint amach ach amháin le seoltóirí míne chun ródú daingean timpeall coirnéil agus trí dhuchtanna cábla a bhaint amach.
• Harnesses Sreangú Feithicleach: Seoltóirí éilimh timthriallta creathadh inneall agus teochta leanúnach a chuireann i gcoinne tuirse miotail thar shaol seirbhíse na feithicle.
• Suiteálacha Muirí & Amach ón gCósta: Is é Rang 5 an rogha is fearr maidir le dáileadh cumhachta ar bord mar gheall ar ghluaiseacht sheasta ó thonnta, in éineacht le spásanna teoranta.
• Róbataic & Uathoibriú: Teastaíonn cáblaí ó airm róbatacha altacha a osclaíonn na mílte uair in aghaidh an lae gan teip — comhlíonann Aicme 5 an dúshlán seo d’fheidhmchláir mheasartha flexí (Aicme 6 d’fheidhmchláir ard-flex).

An Fáth ar Sonraigh IEC 60228 Aicme 5 Ábhair do Do Thionscadal

Nuair a roghnaítear cábla a mhargaítear mar chábla “solúbtha” gan tagairt a dhéanamh do chaighdeán aitheanta ar nós IEC 60228 Aicme 5 tugtar riosca suntasach isteach. Soláthraíonn comhlíonadh an chaighdeáin seo trí ráthaíocht nithiúla:

• Sábháilteacht: Cinntíonn teorainneacha friotaíochta nach ndéanann an seoltóir róthéamh faoi shruth rátáilte, rud a choscann díghrádú inslithe agus guaiseacha dóiteáin féideartha.
• Comhoiriúnacht: Cinntíonn uastrastomhais sreinge caighdeánaithe go n-oireann an seoltóir i gceart isteach i lugs, ferrules, agus bloic teirminéil gan aon mhodhnuithe a dhéanamh.
• Fad saoil: Coscann snáitheáil fíneáil tuirse miotail le linn flexing arís agus arís eile, ag leathnú go mór saol seirbhíse an chábla i gcomparáid le roghanna eile neamhchomhlíontacha.

Nuair a bhíonn cáblaí á bhfoinsiú go hidirnáisiúnta, déanann deimhniú IEC 60228 ceadú rialála a shimpliú freisin, toisc go nglactar nó go n-aithnítear an caighdeán san AE (BS EN 60228), san Astráil (AS/NZS 1125), agus go leor margaí eile.

Ceisteanna Coitianta Maidir le Seoltóirí Rang 5

An bhfuil Aicme 5 mar an gcéanna le cábla solúbtha?

Ní go díreach. Is téarma leathan tráchtála é "cábla solúbtha". Is aicmiú sonrach seoltóir IEC 60228 é Aicme 5 le ceanglais theicniúla intomhaiste. Is féidir cábla a mhargú mar sholúbtha gan sonraíochtaí Aicme 5 a chomhlíonadh.

An féidir seoltóirí Aicme 5 a úsáid lasmuigh?

Tagraíonn Aicme 5 don tógáil seoltóra amháin, ní le rátáil iomlán an chábla. Braitheann cibé an bhfuil cábla oiriúnach le húsáid lasmuigh ar na hábhair inslithe agus seaicéad (m.sh., PVC-resistant UV, XLPE). Seiceáil i gcónaí sonraíocht iomlán an chábla, ní hamháin an rang seoltóra.

Cad é an difríocht idir Rang 5 agus Rang 6?

Is ranganna seoltóireachta solúbtha iad an dá cheann. Úsáideann Aicme 6 snáitheanna níos míne fós, rud a fhágann go bhfuil níos mó solúbthachta ann agus ga lúbthachta íosta níos déine. Sonraítear Aicme 6 d’fheidhmchláir atá thar a bheith dinimiciúla, mar shampla lúbadh leanúnach i slabhraí tarraingthe, agus clúdaíonn Aicme 5 cásanna measartha solúbtha.
